一種以實驗數據為基礎的陶瓷球級配方法研究

萍鄉順鵬新材料有限公司

      陶瓷球作為水泥粉磨研磨體的一種新型耐磨材料，具有節能降耗的顯著特點，它的出現引發了水泥粉磨技術界的一次革命。但由于陶瓷球供應廠家水平參差不齊，沒有給用戶提供量身定制的粉磨系統調整特別是級配調整服務，導致了陶瓷球至今沒有得到很好的推廣。萍鄉順鵬新材料有限公司是集研發、設計、生產、銷售、服務為一體、生產氧化鋁、氧化鋯陶瓷制品的高新技術企業。順鵬經過多次試驗，總結出一套行之有效的操作方案。在此和水泥企業用戶們分享。讓我們先從鋼球的級配談起。

一  水泥行業級配的基本公式（平均球徑法）：Dc=28*f

式中：

dc入磨物料的平均粒度（以物料中80%能通過的篩孔孔徑表示）

Km物料的易磨性系數

f磨機單位容積物料通過量影響系數(實際上是反映了料層厚度對級配的影響）

f=1+0.01K,

K=Q(1+L)/V(t/hm3)

Q磨機產量(t/h)

L循環負荷率

V磨機級配倉的有效容積（m3)

在實際使用中由于無論是生料磨或是水泥磨，進入磨內的物料均為各種物料的混合物，由于各種物料的易磨性不同，故對混合物易磨性Km的測定沒有一個可供操作的方法，導致公式無法在實際工作中使用。

二  鋼球在粗碎倉的級配方法

1測出各種物料的粒度分布

2對于粗碎倉來說，這里需要的是沖擊而不是研磨，故一倉級配要設法測出物料的“硬度”。

3有了物料的粒度分布和“硬度”的數據才可以進行級配的計算。

可參考《國際先進水泥工藝與裝備手冊》中的斯坦納（Steiner)曲線變換成的表1中的數據

表1物料的粒度，硬度與球徑的關系

4“硬度”的測量方法

a在化驗室的0.5x0.5m小磨上測量物料的“硬度”

準備100mm的鋼球100kg,

15-20mm的物料18kg,

b在運轉中到一定時間后每隔一分鐘取樣一次，測量其物料中大于2.5mm的篩余百分?jǐn)?shù)R2.5⁺

c當其篩余百分?jǐn)?shù)R2.5⁺=1%左右時實驗結束，記錄所用的時間t(min)

表2部分水泥廠熟料硬度測定結果

從中可知熟料大部分在14min，故可取中硬物料為14min,而將10min設為低硬，18min設為高硬。

5示例：已測定物料“硬度”為14min，屬中硬，當物料粒度最大為24mm時，鋼球的最大球徑應為100mm。在此基礎上再進行級配。

此方法以在無輥壓機配置的球磨機一倉使用，均取得較好效果。

三  鋼球（段）在細磨倉的級配方法

隨著輥壓機的應用，目前的球磨機基本上已是以研磨為主了。

1物料粒度相同，但由于易磨性不同，故所對應的最佳球徑不同。

以配有V選的輥壓機系統為例，進入球磨機的物料一般均小于1mm。屬于研磨階段了。但各廠一倉最大球徑有的40mm，有的只有25mm。

表3各廠0.2-0.9mm熟料所對應的最佳球徑

注：在化驗室小磨實驗物料用10kg,研磨體100kg。物料磨至0.2mm篩余1%時實驗結束。

2如何確定物料每個粒級的最佳球徑

為了找到最佳球徑應至少采用三種不同的球徑進行實驗。

表4某廠0.2-0.9mm礦渣所對應的最佳鋼段尺寸

從中可知對這種礦渣（各廠礦渣易磨性不同）的0.2-0.9mm粒度的最佳鋼段綜合看Ф14*14效果較好。同時還應找到對這個粒級效果明顯變壞的是Ф8*8的鋼段，如果是礦渣磨如細磨倉入口的物料有0.2mm以上的物料，則Ф8*8的鋼段就要慎用。

3對物料的基礎數據進行綜合，做出級配方案。

a收集廠方的相關數據

表5 YT廠各種物料的各粒級所對應的最佳球徑

脫硫石膏可不考慮。

表6物料配比

表7Φ4.2*13m磨的二倉級配

表8二倉入口物料細度

b確定級配方案

1）最大球徑的確定

由于二倉入口有大于0.2mm物料故最大球應為Φ20mm。

2）如何確定Φ20mm的比例？

不能過大，10%即可。（因大于0.2mm的物料僅有1.49%）

3）至少要增加Φ12mm鋼球以利于研磨。

其用量視物料在0.08-0.2mm間的百分比而定。

4）若想更精確些，則要對物料的各粒級進行全分析，計算出每粒級物料中的配比。

表9由水泥成品R0.045篩余物全分析計算篩余物構成

工廠由于資金問題，只增加了Φ12mm的鋼球15t，改后出磨物料細度變化如下；

表10級配變化對出磨物料細度與比表面積的影響

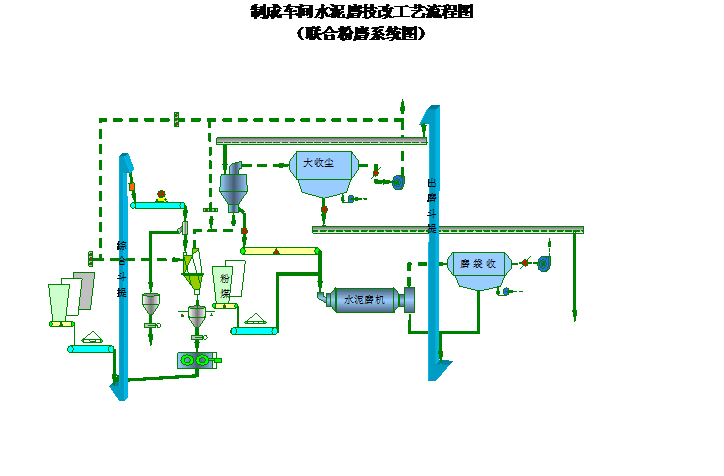

圖1YT水泥廠工藝流程圖

四  陶瓷球的級配方法

由于陶瓷球用于細磨倉，故級配方法與鋼球在細磨倉的級配方法相同。只不過由于它的比重僅為鋼球的二分之一左右，故它對物料的水分，細度，易磨性要求更高。

1如果認為本廠原來的鋼球級配沒有問題，可以按單個研磨體重量相等的方案換算。

表11陶瓷球與金屬研磨體重量對照表

從表中可知，Φ10的陶瓷球太輕，一般工況下不宜使用。

2對各種物料的各粒級進行實驗找出所對應的陶瓷球最佳球徑

表12YT水泥廠熟料的各粒級所對應的最佳陶瓷球直徑

表13YT水泥廠礦渣的各粒級所對應的最佳陶瓷球直徑

注：無論是熟料還是礦渣各廠的數據均不相同。

將各種物料的各粒級所對應的最佳陶瓷球徑找到后便可進行級配了，方法與鋼球的細磨倉級配相同。

3可將上述方法簡化為水泥一種物料。

此時應進入磨內取得細磨倉入口的物料進行實驗

表14JY廠水泥0.045-0.08mm所對應的陶瓷球最佳球徑

五 小磨實驗數據應用于生產大磨機注意事項

1實驗小磨與生產大磨區別

小磨物料不流動，不通風，無襯板。會使小磨效率下降。

2但對細磨倉來講又極為相近，都是研磨。兩者之間應有一個修正系數，應在生產中逐步摸索。

3小磨實驗一般模擬開路磨。

但當結果應用于閉路時，由于生產大磨中回料的存在，料層可能較厚，故所得平均球徑要加大10%以上為好。或?qū)⑶驈教岣咭粋€(gè)級別。

六使用陶瓷球時應注意的其他事項

1鋼球填充率一般在30%，陶瓷球在40%。使用陶瓷球后可在前倉將填充率加大5%，以防止產量下降幅度過大。至于最佳的補球量，就需要順鵬的技術人員進行現場的測量和調試了。對于尾倉陶瓷球的裝載量，順鵬也有一套技術規范，這個需要技術人員根據每臺磨機的不同情況進行相應的調整。

2前倉的級配也應按前述方法檢查。

3陶瓷倉的活化環高度要適當加高。

4對陶瓷倉的料球比要進行調整，防止其過低。

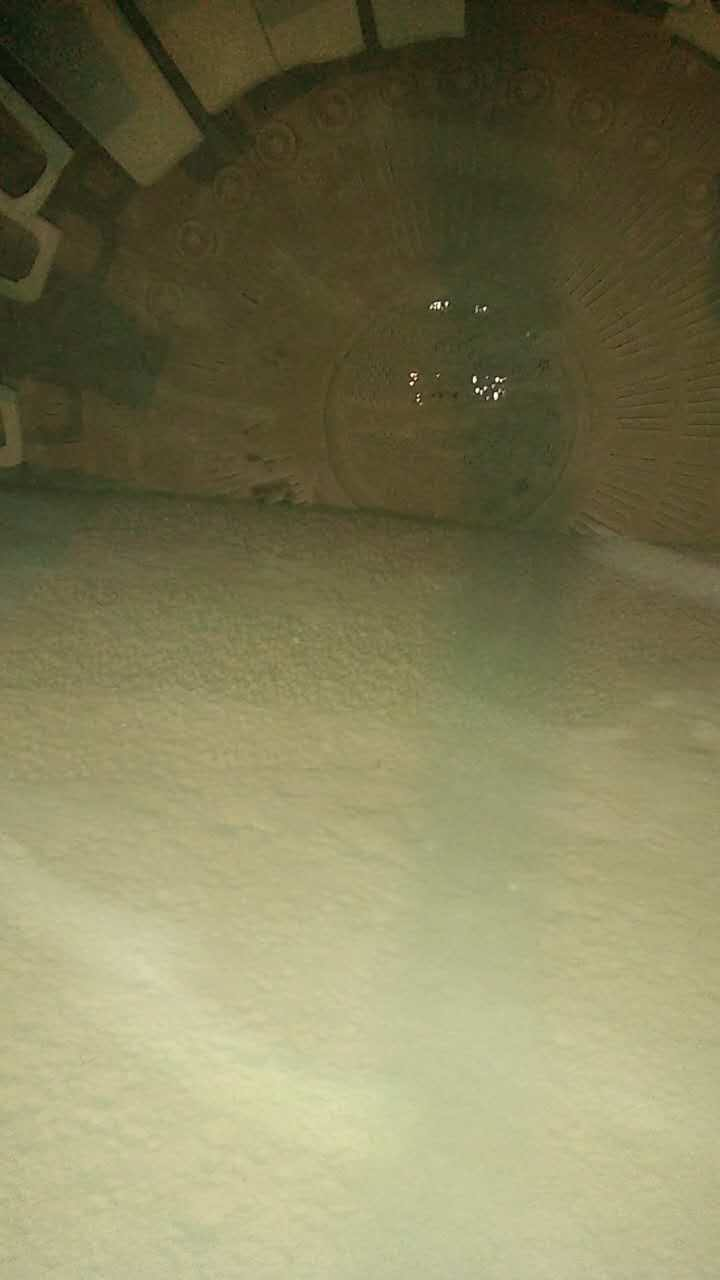

圖2使用陶瓷球后的三倉料球比

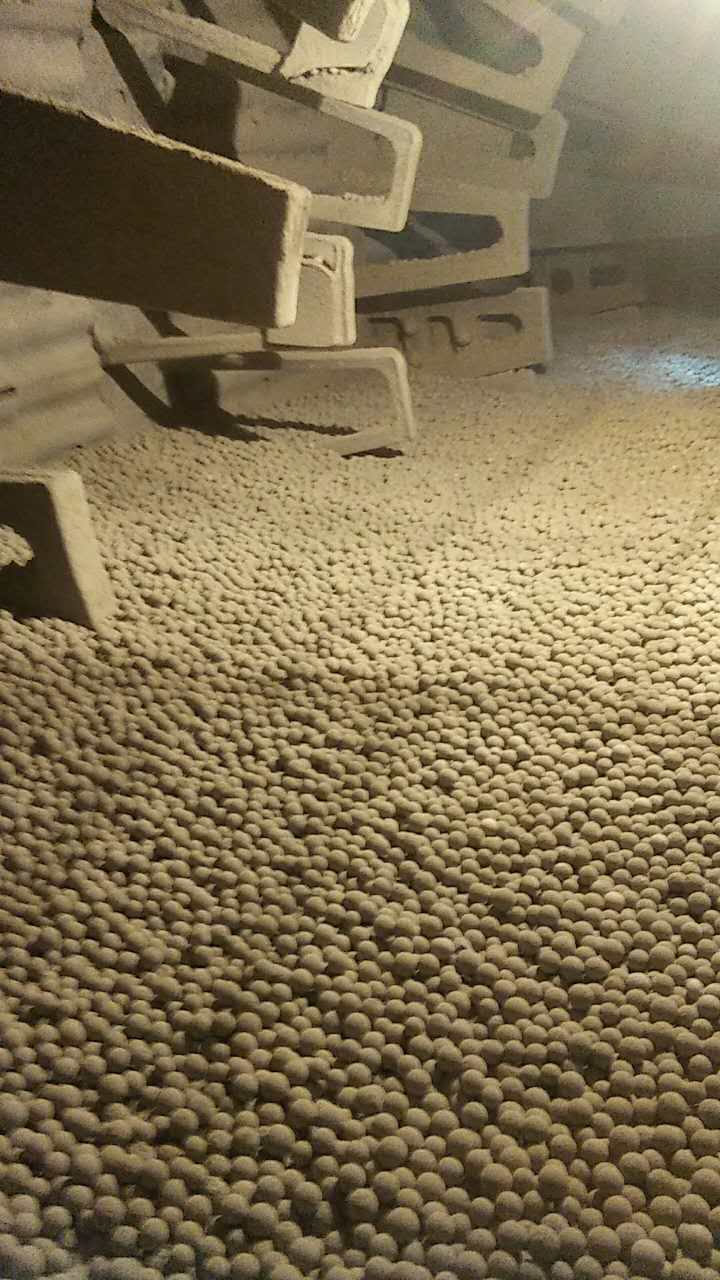

圖3調整后的三倉料球比

   5另外，解決粉磨系統的臺時產量降低問題，還涉及到入磨粒度的控制、隔倉板及出磨篩板的改造、磨機通風的控制等諸多問題。每一次面對新的情況，順鵬的技術人員都不會選擇逃避，我們會積極地去面對，積極地為客戶解決問題。應用順鵬的陶瓷球，已經可以實現水泥粉磨系統的臺時產量不會降低或僅僅略有降低。
